SPI通信协议概述

SPI（Serial Peripheral Interface）通信协议是一种广泛用于嵌入式系统和电子设备中的同步串行通信标准。它由Motorola公司开发，以其简单、高效和全双工特性著称。SPI协议主要用于微控制器（如Arduino、STM32）与外围设备（如传感器、存储器、显示屏）之间的数据传输，支持高速通信速率，通常在MHz级别。其核心优势在于实现简单、硬件资源占用少，特别适合资源有限的嵌入式应用场景。

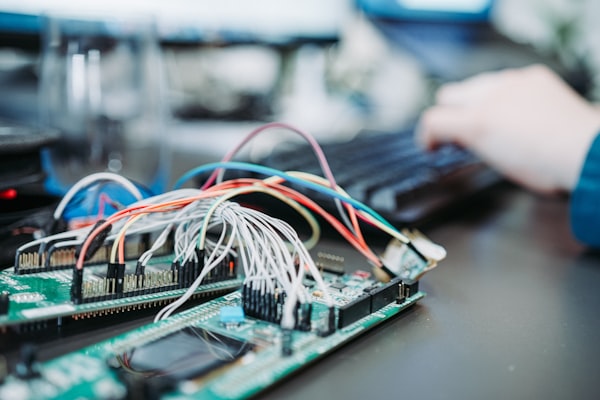

SPI通信示意图

SPI工作原理与信号线

SPI协议基于主从架构，由一个主设备（Master）控制一个或多个从设备（Slave）。通信过程中涉及四根主要信号线：SCLK（Serial Clock，时钟信号）、MOSI（Master Out Slave In，主设备输出从设备输入）、MISO（Master In Slave Out，主设备输入从设备输出）和SS（Slave Select，从设备选择）。工作时，主设备通过SCLK提供同步时钟，数据在MOSI和MISO线上双向传输。SS线用于选择特定从设备，避免总线冲突。通信是同步的，数据以字节为单位传输，时钟极性（CPOL）和相位（CPHA）可配置以适应不同设备需求。例如，在温度传感器读取中，主设备发送控制命令，从设备通过MISO返回数据。

SPI协议的特点与优势

SPI协议的主要特点包括全双工通信、高速传输、简单硬件实现和低延迟。全双工能力允许同时发送和接收数据，显著提升效率；传输速率可达数十MHz，远超I2C等协议。硬件层面，SPI仅需少量GPIO引脚，易于集成到微控制器中，且无需复杂的地址分配机制。然而，SPI也有局限性，如不支持多主设备冲突检测，扩展多个从设备时需额外SS线，可能增加布线复杂度。相比UART或I2C，SPI在速度敏感应用（如SD卡读写或TFT屏驱动）中表现更优。

SPI应用场景与实例

SPI协议广泛应用于工业自动化、消费电子和物联网领域。常见实例包括：微控制器与EEPROM存储器通信实现数据存储；传感器（如加速度计或陀螺仪）通过SPI上报实时数据；TFT显示屏驱动中高速刷新图像；以及RF模块（如nRF24L01）进行无线数据传输。在智能家居系统中，主控芯片通过SPI连接多个传感器，实现环境监测。实际应用中，优化配置CPOL和CPHA参数可提升兼容性。例如，在STM32开发中，使用HAL库配置SPI模式，能高效处理传感器数据流。

嵌入式设备应用

SPI常见问题与优化策略

使用SPI时常见问题包括信号干扰、时钟同步错误和从设备冲突。信号干扰可通过缩短布线、使用屏蔽电缆或添加滤波电容缓解；时钟问题需确保CPOL/CPHA设置与从设备匹配。优化策略涉及：选择合适通信速率以平衡速度与稳定性；采用DMA（直接内存访问）减少CPU负载；在多点系统中使用硬件SS管理。调试工具如逻辑分析仪可捕获时序波形，快速定位故障。此外，考虑电源噪声隔离，能提升长距离传输可靠性。

总结

SPI通信协议以其高效、灵活的特性，成为嵌入式开发的核心技术。掌握其原理和优化方法，能显著提升系统性能。未来，随着物联网设备复杂度增加，SPI将继续在高速数据交互中发挥关键作用。
